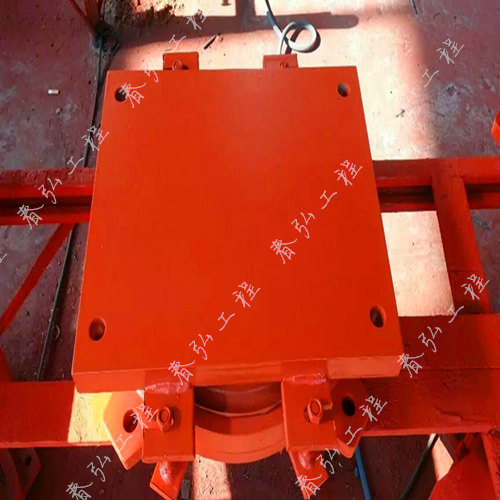

JPZ系列盆式橡膠支座

JPZ盆式橡膠支座結構特點：
JPZ盆式橡膠支座由鋼和橡膠構造，在盆內底板放置一塊受壓的橡膠板，密封于鋼盆中的橡膠在周圍的

給壓力中釋放反作用力，可承受垂直壓力。其橡膠本身具有的彈性可以滿足橋梁的轉動，同時利用JPZ

盆式橡膠支座鋼板的自由滑動，完成橋梁上部的水平位移。盆式橡膠支座的受力程度高，水平位移跨度

大，活動靈活，可以滿足大跨度橋梁的修建，其承載能力一般為800kN～60000kN。



支座轉角：支座轉角不小于±0.02rad
支座設計承載力：0.4MN-60MN分33個等級
水平承載力：固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級：
JPZ(Ⅰ)型（普通型）——設計水平承載力為支座豎向承載力的10%；
JPZ(Ⅱ)型（抗震型）——設計水平承載力為支座豎向承載力的15%；
JPZ(Ⅲ)型（抗震型）——設計水平承載力為支座豎向承載力的22.5%
設計位移：單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為±

50mm；
單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為

±50mm，±100mm，±150mm，±200mm，±250mm；
