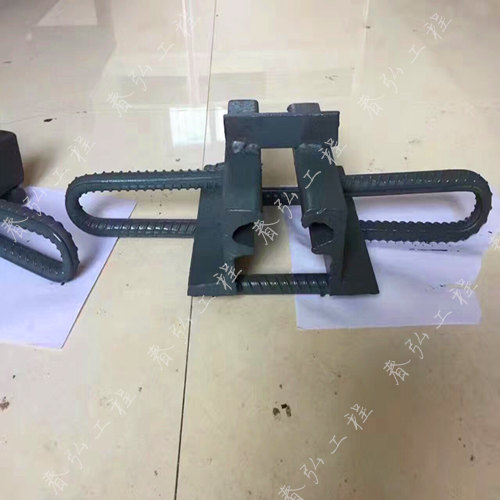

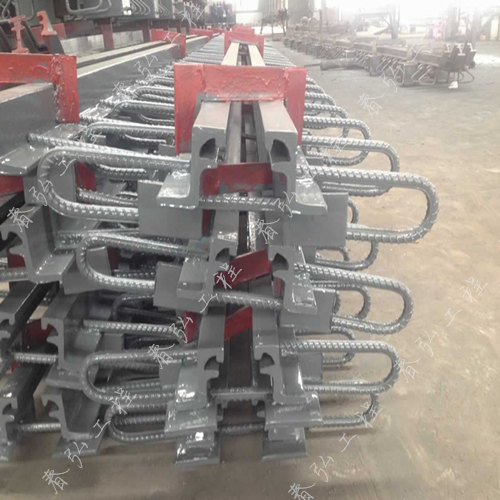

GQF-Z型橋梁伸縮縫裝置

GQF-Z型橋梁伸縮縫裝置是適應我國公路橋梁建設的一種新型橋梁伸縮縫裝置. GQF-Z型橋梁伸縮縫裝置采用整體熱軋16Mn異型鋼, .

根據伸縮縫又分為：Z40型橋梁伸縮縫 Z60型橋梁伸縮縫 Z80型橋梁伸縮縫

Z型橋梁伸縮縫結構特點與功能：

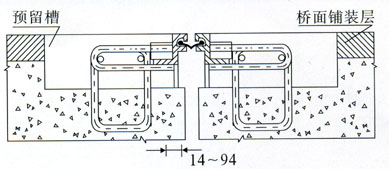

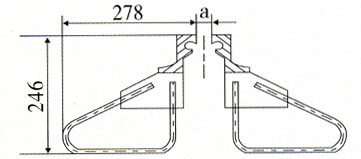

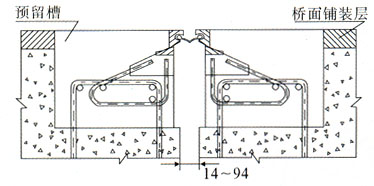

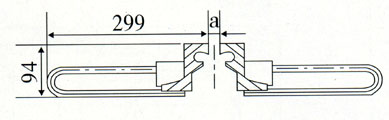

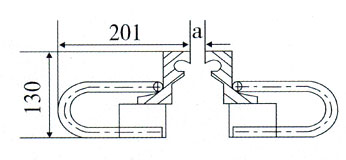

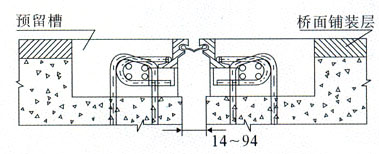

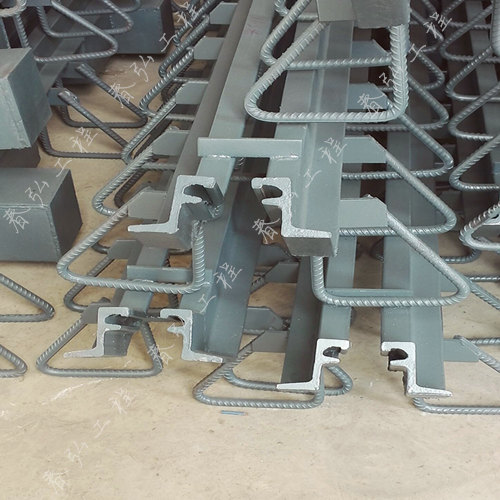

Z型伸縮縫由一條整長的橡膠密封條，一組鋼質邊梁及錨固件組成。鋼質邊梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡段后，同梁體連結。Z型伸縮縫具有連結可靠，與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。適用于伸縮量為40mm，60mm和80mm的橋梁。 鋼質邊梁：采用16Mn鋼軋制，剖面呈c形。 密封膠條：采用氯丁或三元乙丙橡膠制造，具有良好的耐老化、耐曲撓性能。 錨固件：有錨釘、錨環、錨板結構三種，橋梁工程師可根據橋面板設計厚度選用，本公司也可特殊設計制造。

GQF-Z型橋梁伸縮縫裝置表示方法：
