鋼結構連廊滑移鉸支座:即在鋼結構工程中使用的支座。
每種類型的支座又分為雙向活動、單向活動和固定型三種型式。
一、鋼結構連廊滑移鉸支座的簡介:
滑動球鉸支座是對普通球型鋼支座的一種結構改良和優化。該系列支座不僅具有普通球型鋼支座承載力大、轉動靈活、傳力可靠、轉角大等特點,而且具有能夠減輕因地震力、橫向搖擺力、橫向風力等產生的豎向拉力和橫向剪切等作用,還能夠保證水平地震時不落梁,具有良好的減震性能。此系列支座嚴格執行中華人民共和國國家標準GB/T17955-2009《橋梁球型支座》,是一種新型網架支座。

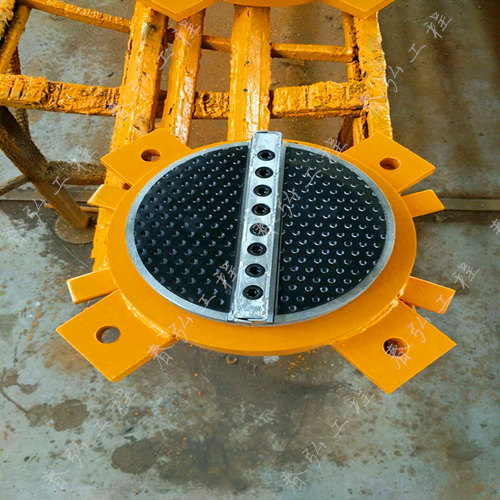

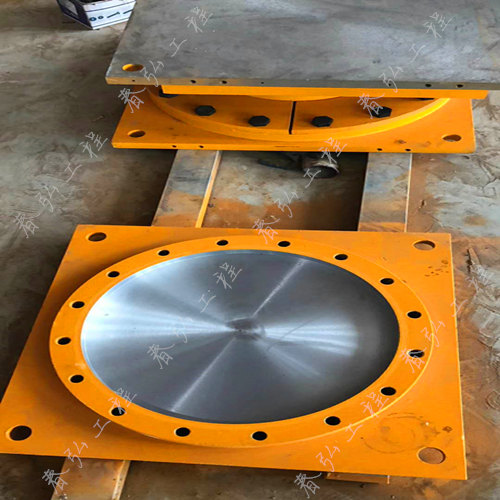

滑動球鉸支座的基本結構:是由球體、四氟滑板、箱體、密封蓋、上球殼、底座、密封蓋板、不銹鋼板等組成的。
二、鋼結構連廊滑移鉸支座的工作原理:
◆ 位移是由底座在箱體中的滑移實現的;
◆ 轉角是由球體與上球殼和底座的相對轉動來實現的;
◆ 抗豎向拉力是由球體、上球殼、底座和箱體實現的;
◆ 水平力是由箱體、底座和球體實現的;
◆ 固定鉸支座不帶位移箱。
三、鋼結構連廊滑移鉸支座的分類:根據工程結構和支座的使用性能,可分為三類型:
◆ 單向滑動球鉸支座(DX)
◆ 雙向滑動球鉸支座(SX)
◆ 固定鉸球支座(GD)
